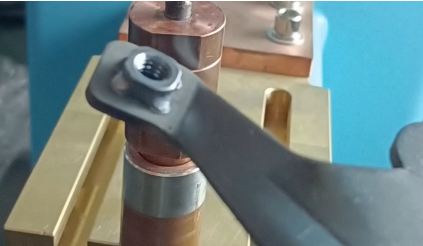

焊接螺母很多人應(yīng)該都有所了解，就是適合焊接的螺母，這類螺母強(qiáng)度比較大，適用范圍較廣，但是焊接時(shí)的高溫會(huì)導(dǎo)致連接件變形，因此多用于不可拆卸的工況中。

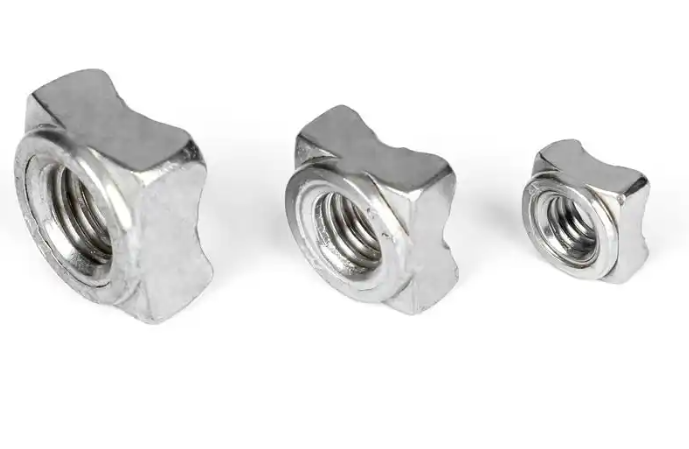

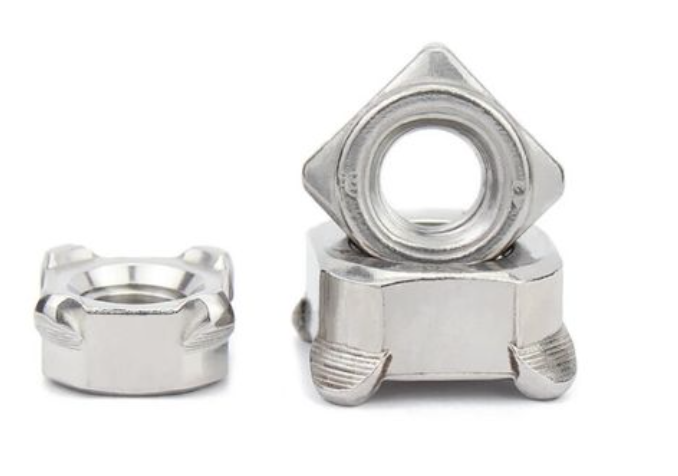

焊接螺母最為常見的是六角焊接螺母和四方焊接螺母。其中，四方焊接螺母在電力工程、道路交通、家具建材等領(lǐng)域應(yīng)用較多，但在使用四方焊接螺母時(shí)，如果操作不當(dāng)，則會(huì)出現(xiàn)焊接氣孔、變形較大等問(wèn)題，影響連接效果。

這就要求使用四方焊接螺母時(shí)要注意以下細(xì)節(jié)：

（1）四方焊接螺母適用于6mm以下薄板的焊接，這樣焊接變形量小、焊縫成型更美觀，如果焊接薄板過(guò)厚，容易出現(xiàn)較大的變形；

（2）在焊接的時(shí)候要使用直流電，負(fù)極接在焊接的一頭，以避免產(chǎn)生焊接氣孔、裂紋等缺陷；

（3）四方螺母焊接的時(shí)候?qū)ΡＷo(hù)氣及其他各項(xiàng)參數(shù)都有嚴(yán)格的要求，保護(hù)氣為純度99.9%的氬氣，當(dāng)焊接電流在50-150A之間的時(shí)候，氬氣流量要達(dá)到8-10L/min，焊接電流在150-250A之間的時(shí)候，氬氣流量就要叨叨12-15L/min；

（4）同時(shí)，為了讓氬氣更好地保護(hù)焊接熔池，并便于實(shí)施焊接操作，鎢極中心線和焊接工件通常要保持80-85°角，填充焊絲和工件表面的夾角也應(yīng)該盡可能地小，一般要在10°左右；

（5）在焊接四方焊接螺母前，為了避免出現(xiàn)焊接氣孔，要將焊接部位的油漬、鐵銹等污垢清除干凈；

（6）為了保證焊接施工過(guò)程中的安全，如果有在有風(fēng)的地方，要采取擋網(wǎng)措施，要是在室內(nèi)焊接，則要采取適當(dāng)?shù)膿Q氣措施。

以上就是焊接四方焊接螺母時(shí)所需要注意的細(xì)節(jié)了，大家在施工的時(shí)候一定要注意。

#焊接#
