大家都用過扭力扳手，使用時它發出卡塔聲音后是提示已達到你要求的扭矩值了。下面咱們通過一個小視頻看一下扭力扳手的內部結構：

扭矩扳手所發出的“卡塔”是由本身內部的扭矩釋放結構產生的，其結構分為壓力彈簧、扭矩釋放關節、扭矩頂桿三結構所組成。

首先在扭矩扳手上設定所需扭矩值(由彈簧套在頂桿上向扭矩釋放關節施壓)，鎖定扭矩扳手，開始擰緊螺栓。

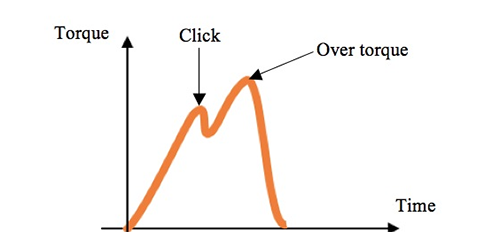

當螺栓達到扭矩值(當使用扭力大于彈簧的壓力)后，會產生瞬間脫節的效應。在產生脫節效應的瞬間發出關節敲擊，扳手金屬外殼所發出的“卡塔”聲。

由此來確認達到扭矩值的提醒作用(其實就象我們手臂關節成15度彎曲放在鐵管里瞬間申直后會碰到鋼管的原理一樣)?！?/span>

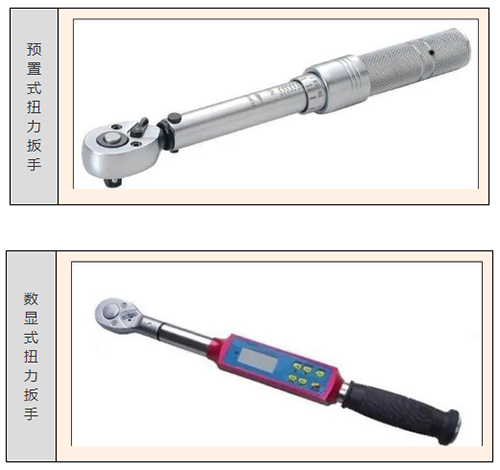

扭力扳手也叫扭矩扳手，力矩就是力和距離的乘積，在緊固螺絲螺栓螺母等螺紋緊固件時需要控制施加的力矩大小，以保證螺紋緊固且不至于因力矩過大破壞螺紋，所以用扭矩扳手來操作。

首先設定好一個需要的扭矩值上限，當施加的扭矩達到設定值時，扳手會發出“卡塔”聲響或者扳手連接處折彎一點角度，這就代表已經緊固不要再加力了。

扭力板手使用

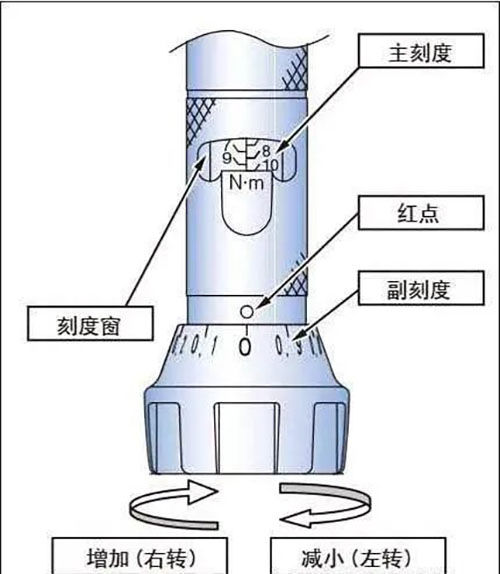

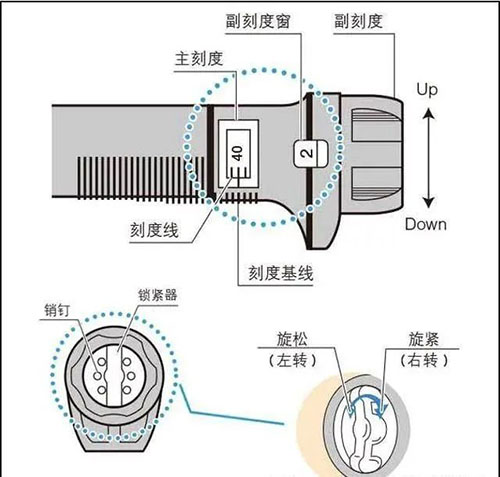

設定扭矩值

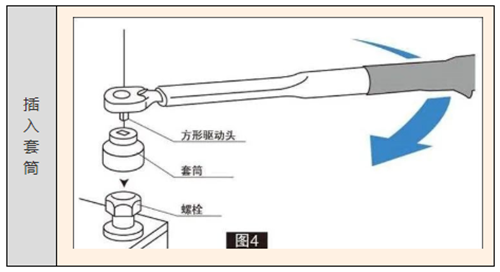

設定扭矩后，將套筒插入方形驅動頭。

將套筒套在螺栓頭部或螺母上。

將扭力扳手向右轉動進行緊固。

聽到“咔嗒”聲后，緊固結束。

扭力板手使用注意事項

1、施加扭矩時，手握在扭矩扳手手柄中間刻度線位置。

2、方頭與套筒、螺母穩固連接。

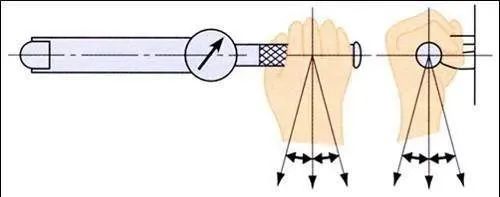

3、只能在所知扳手標注的方向上施力，同時施力方向應在正負15度內。

4、施力方向在正負15度以內　

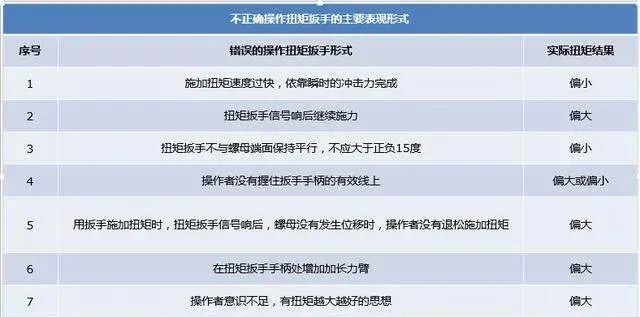

不正確的操作方法和不當?shù)闹饕憩F(xiàn)形式見下表：
