做緊固件的朋友，先來考考你，

你的螺栓抗拉強度測試，

是由第一方還是第三方測試？

是否發(fā)生過雙方測試結果差異較大情況？

該如何評判正確的測試方式？

 如果你一時答不上來，那你一定要看完這篇文章！

機加工試樣檢測初衷是考察材料熱加工處理過程，螺栓是否淬火完全，而奧氏體不銹鋼產(chǎn)品以冷加工方式提高強度（沒有熱處理提高強度的工序），在標準GB/T3098.6-2014   7.2.2及7.23條款關于拉伸試驗中均明確規(guī)定“按GB/T228.1和GB/T3098.1的規(guī)定，抗拉強度（Rm）應在l≥2.5d的緊固件上進行測量、規(guī)定塑性延伸率為0.2%時的應力Rp0.2僅在螺栓或螺釘實物上進行試驗，因此，奧氏體不銹鋼螺栓機械性能僅能通過實物拉伸試驗獲得。

如果進行機加工試樣測試，抗拉強度會偏低。

半牙產(chǎn)品截面積如何選取？

半牙螺栓公稱長度部分由光桿部分及螺紋部分組成，其理論截面積均不相同，因此當斷裂位置處于光桿部分時，該選取哪個截面積進行計算？

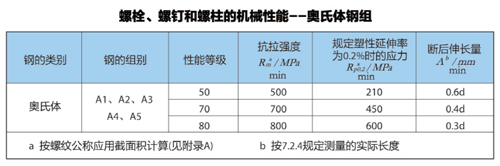

許多人想當然，直接選擇斷裂部位截面積。但是在標準的“表2”下備注a關于抗拉強度截面積選取有專門說明“按螺紋公稱應力截面積計算（見附錄A）”(見下表)。

因此，無需考慮斷裂位置，直接選取附錄A中螺紋公稱應力截面積即可。如果用桿部截面積計算，抗拉強度會偏低。
