不銹鋼緊固件，作為日常中使用較廣泛的一種零部件，相比于碳鋼，不銹鋼具有良好的耐高溫、耐腐蝕特性。然而，由于不銹鋼自身良好的延展性，螺絲與螺母在緊固過程中，牙紋間所產(chǎn)生的壓力與熱力會破壞并抹去其間的氧化鉻層，使得金屬牙紋直接發(fā)生阻塞/剪切，進而發(fā)生黏著的現(xiàn)象，使得不銹鋼緊固件完全鎖死，再也無法卸下或鎖上，即 “鎖死” ，俗稱“咬死”。

不銹鋼螺絲為什么會鎖死？

一）主要原因

奧氏體300系不銹鋼材料較軟，韌性好，延展性優(yōu)良，易于冷加工，但導(dǎo)熱性能差。因此緊固件在擰緊過程中，牙紋間產(chǎn)生的壓力與熱力會破壞并抹去其間的氧化鉻層；使得金屬牙紋直接發(fā)生阻塞/剪切，進而沾黏，導(dǎo)致鎖死。

二）其他原因

a.沒有正確選用產(chǎn)品。在使用前應(yīng)先確認(rèn)產(chǎn)品的機械性能是否能滿足使用需求，如螺絲的抗拉強度和螺帽的安全載荷，另外，螺絲的長度選擇不當(dāng)，也會容易鎖死。

b.牙紋粗糙或有異物沾粘。如有焊渣及其它金屬屑夾在牙紋間，常會導(dǎo)致鎖死。

c.使用電動扳手?jǐn)Q緊。在使用電動扳手過程中，用力太大或上鎖速度過快，產(chǎn)生的熱量熔解氧化鉻層，導(dǎo)致鎖死。

d.施力方向角度不合理。螺帽沒有垂直于螺絲的軸線進行旋合，傾斜導(dǎo)致鎖死。

如何防止螺絲鎖死

在使用過程中，螺絲出現(xiàn)鎖死現(xiàn)象是一件十分郁悶的事情，導(dǎo)致設(shè)備被損害，延誤工時，后期拆卸困難等，如何防止螺絲鎖死，可以這樣做：

1）正確選用產(chǎn)品

a.合理選用螺絲長度與規(guī)格，以旋緊后露出螺母1-3牙距為準(zhǔn)；

b.在使用之前先確認(rèn)產(chǎn)品的機械性能是否能滿足使用要求；

2) 減少摩擦系數(shù)

a.螺紋表面清潔（如無灰砂、雜物）；

b.建議表面涂水蠟或添加潤滑劑（如黃油、40#機油）；

3) 正確的操作方法

a.必須垂直于螺紋的軸線進行旋合，切勿傾斜；

b.在旋緊過程中，施力必須均勻，旋緊力矩不可超過安全扭矩；

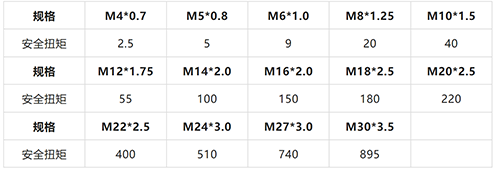

▼ 安全扭矩表：

c.盡可能選用扭矩扳手或套筒扳手，避免使用活動扳手或電動扳手；

d.避免高溫狀態(tài)下使用。使用時不要快速旋轉(zhuǎn)，避免溫度急速上升而導(dǎo)致鎖死；（如使用電動扳手等）
